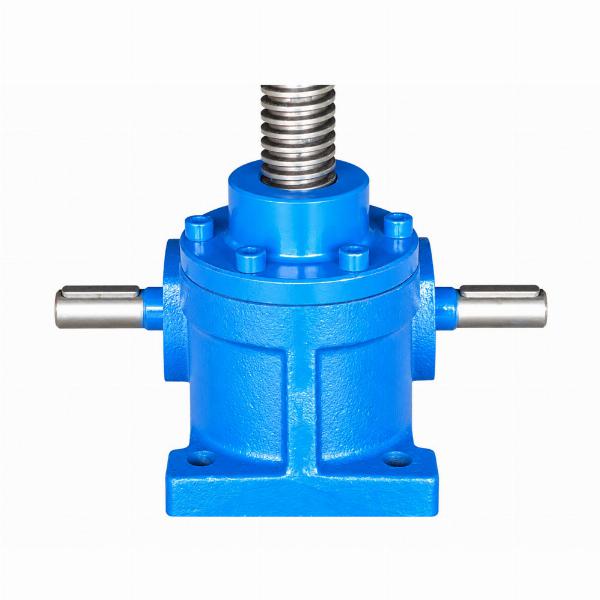

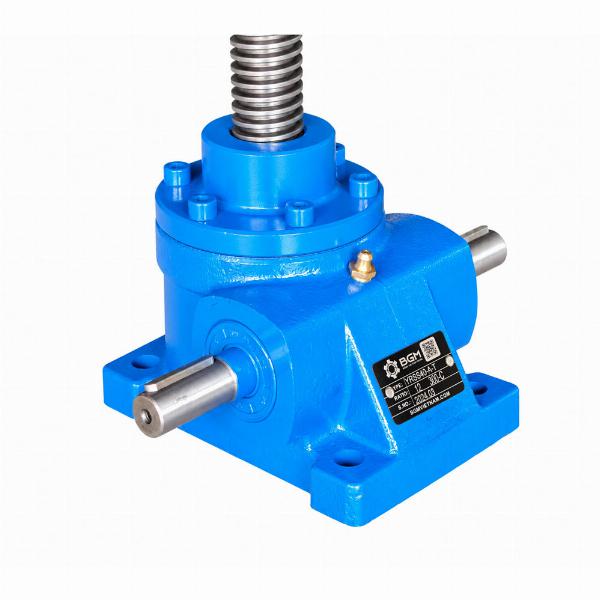

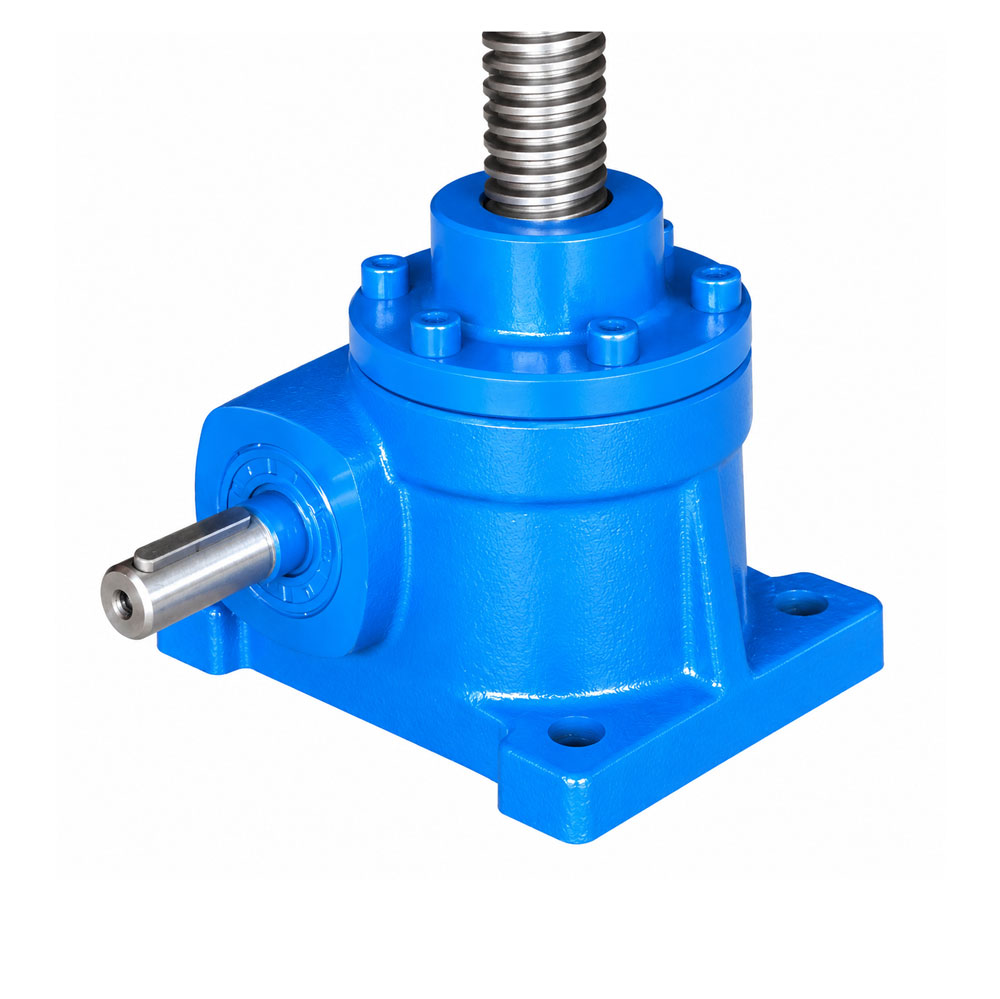

Cấu tạo và nguyên lý hoạt động của YRSS Screw Jack

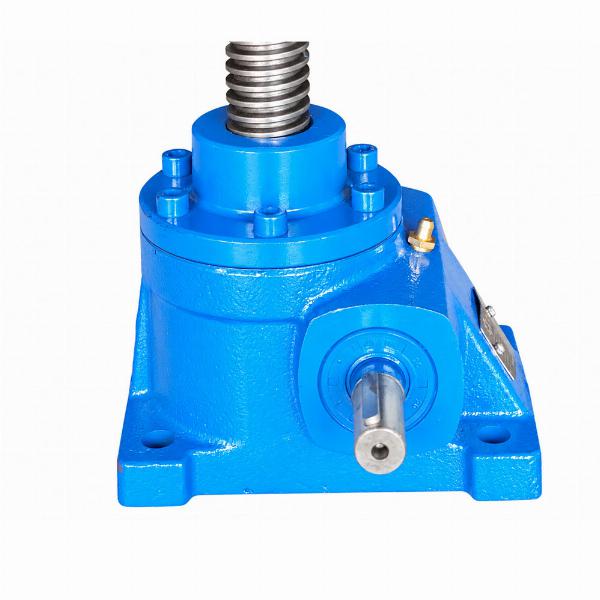

YRSS Screw Jack là thiết bị truyền động tuyến tính sử dụng hộp truyền bánh vít – trục vít kết hợp với vít me thang. Khi trục vít đầu vào nhận chuyển động quay từ động cơ hoặc hệ thống truyền động, bánh vít bên trong hộp sẽ tạo chuyển động cho vít me, từ đó sinh ra chuyển động nâng hoặc hạ theo phương tuyến tính. Cơ cấu này có thể thực hiện nhiều chức năng như nâng tải, hạ tải, đẩy, kéo hoặc điều chỉnh vị trí của thiết bị. Đây là giải pháp cơ khí phù hợp cho những hệ thống cần tạo lực tuyến tính lớn nhưng vẫn muốn duy trì kết cấu truyền động gọn và dễ đồng bộ.
Khả năng nâng tải từ 2 đến 100 tấn
Điểm nổi bật của dòng vít me nâng hạ YRSS BGM là khả năng đáp ứng các ứng dụng tải nặng. Model YRSS35 có lực nâng tối đa 20 kN, trong khi YRSS150 đạt tới 1.000 kN. Giữa hai mức tải này là các model YRSS40, YRSS50, YRSS60, YRSS60B, YRSS70, YRSS100, YRSS120, YRSS130, giúp kỹ sư dễ dàng lựa chọn kích thước phù hợp với yêu cầu thực tế. Ngoài lực nâng, dòng YRSS còn phù hợp cho cả cơ cấu nâng – hạ và các hệ thống đẩy – kéo cơ khí.
Ba cấp tỷ số truyền cho từng yêu cầu tốc độ

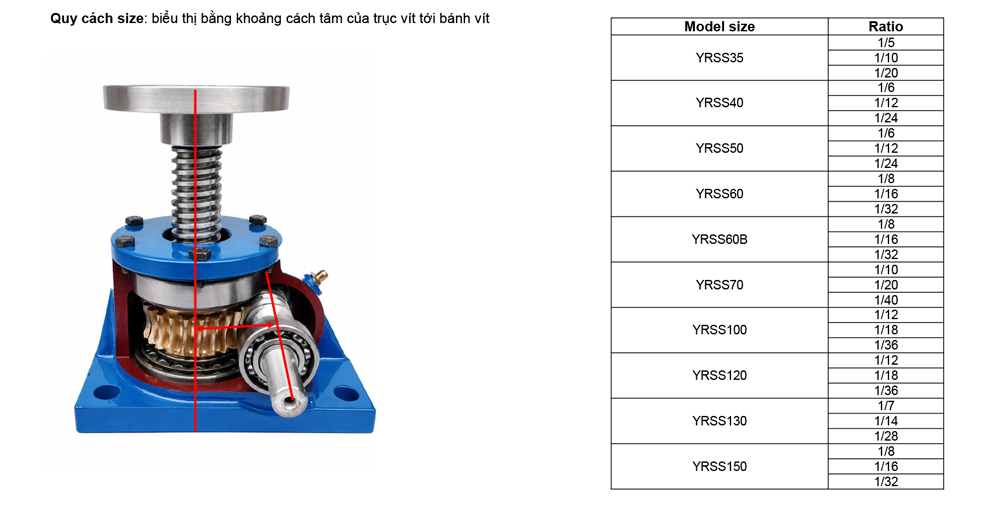

Một ưu điểm đáng chú ý của YRSS Worm Gear Screw Jack là mỗi model được cung cấp nhiều tỷ số truyền. Ví dụ, YRSS60 có các tỷ số truyền 8, 16 và 32; YRSS70 có 10, 20 và 40; YRSS150 có 8, 16 và 32. Khi tỷ số truyền tăng, lượng dịch chuyển của vít me trên mỗi vòng quay trục đầu vào giảm xuống, đồng nghĩa tốc độ nâng chậm hơn nhưng thuận lợi hơn cho các ứng dụng yêu cầu điều khiển tải và vị trí. Do đó, khi lựa chọn YRSS không nên chỉ chọn theo tải trọng mà cần đồng thời xác định tốc độ nâng mong muốn, tốc độ động cơ, tỷ số truyền và mô-men đầu vào.
Hai dạng kết cấu Type 1 và Type 2

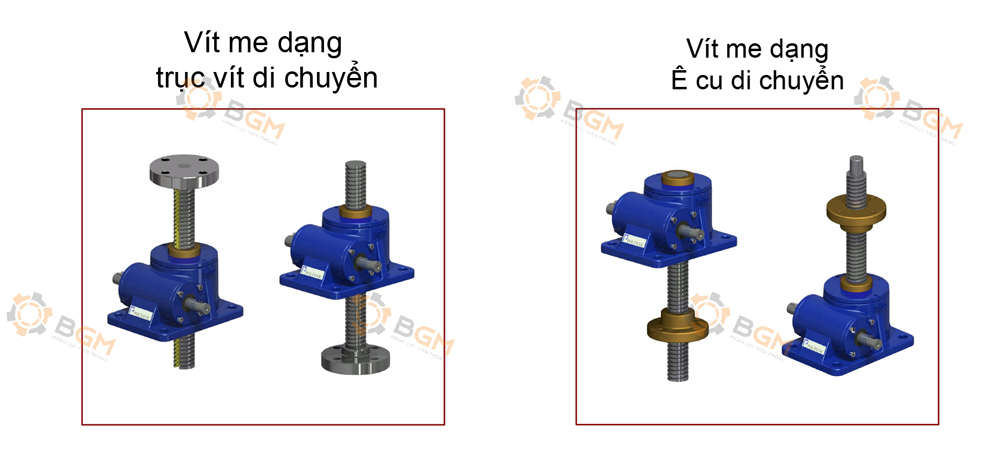

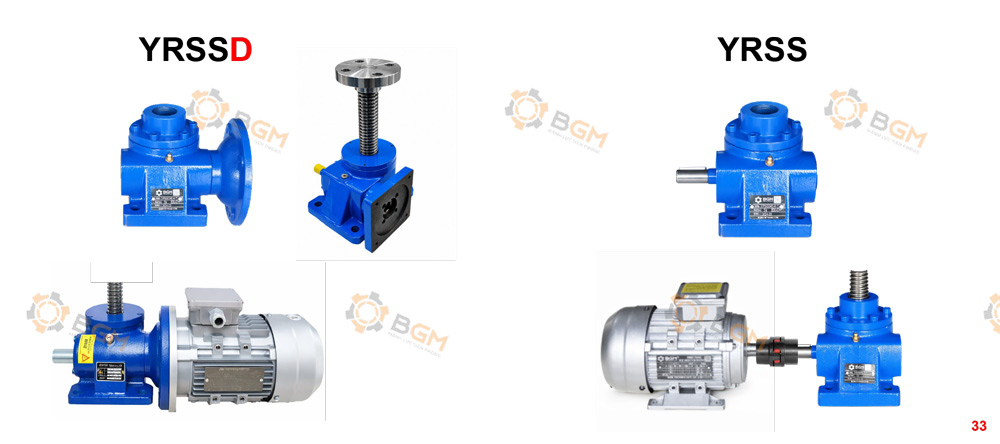

Dòng YRSS cung cấp hai kiểu cấu tạo chính. Type 1 – Translating Screw: vít me thực hiện chuyển động tịnh tiến lên hoặc xuống, phù hợp cho bàn nâng, máy ép và cơ cấu nâng trực tiếp. Type 2 – Rotating Screw: vít me quay tại chỗ, trong khi đai ốc di chuyển dọc theo vít me, phù hợp với những máy có không gian lắp đặt đặc thù hoặc tải cần di chuyển theo đai ốc.
Nhiều kiểu đầu vít và hướng lắp đặt

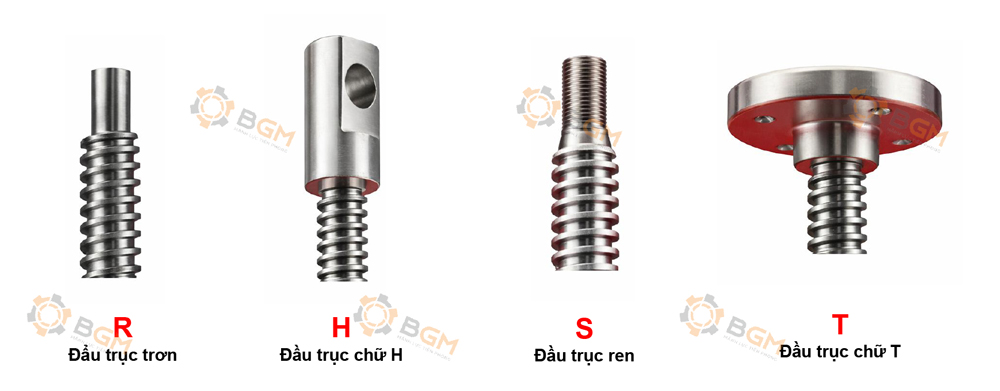

Dòng YRSS hỗ trợ nhiều cấu hình đầu vít như đầu trụ, đầu mặt bích, đầu ren và đầu phẳng, từ đó tạo thuận lợi khi kết nối với bàn nâng, khung máy hoặc cụm cơ khí. Thiết bị có thể bố trí theo nhiều hướng lắp, và hành trình vít me cũng có thể được tùy chỉnh theo yêu cầu của máy. Đây là một lợi thế quan trọng đối với các doanh nghiệp OEM vì không phải mọi máy móc đều sử dụng cùng một chiều cao nâng hay cùng một kiểu liên kết.
Tùy chọn chống xoay và bảo vệ vít me

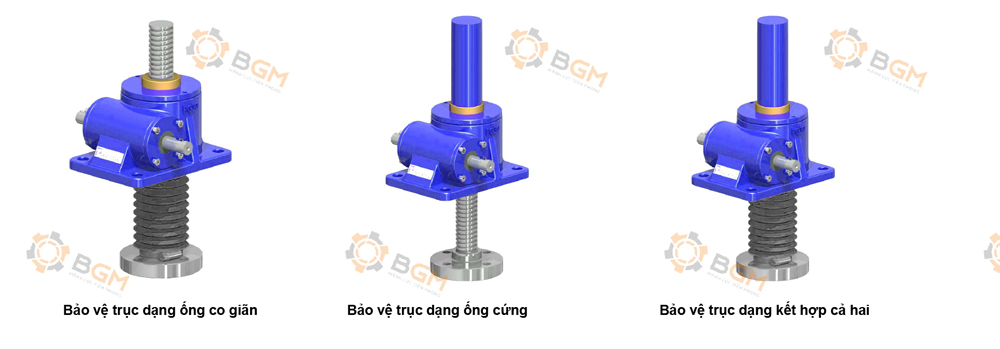

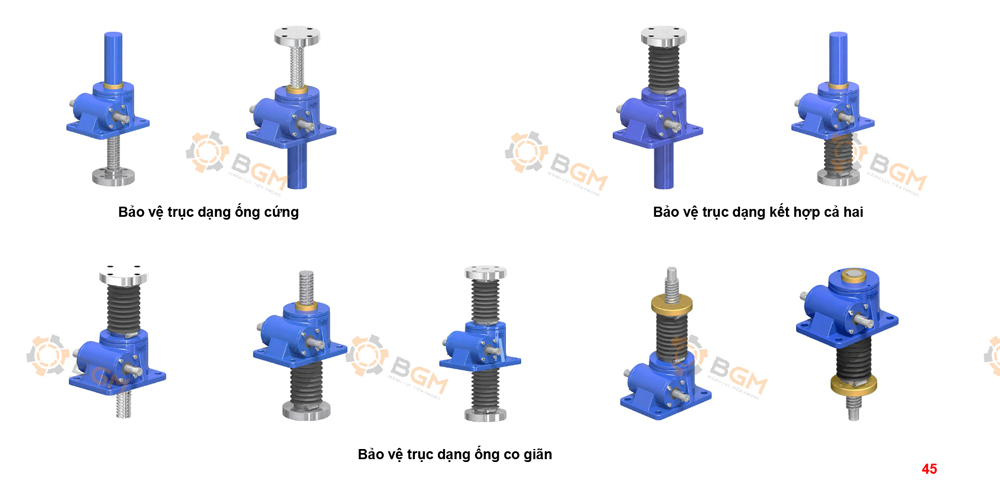

Trong một số cơ cấu, tải không đủ khả năng chống xoay cho vít me. Khi đó, hệ thống cần bổ sung cơ cấu chống xoay. Dòng YRSS có thể sử dụng các phương án chống xoay và các lựa chọn bảo vệ vít me như ống thép bảo vệ hoặc ống lồng, giúp thiết bị thích ứng tốt hơn với môi trường có bụi, phoi kim loại hoặc các vị trí mà vít me cần được che chắn trước tác động bên ngoài.
Khả năng tự hãm của cơ cấu bánh vít – trục vít
Dòng YRSS sử dụng cơ cấu bánh vít – trục vít và vít me thang, có đặc tính tự hãm trong nhiều điều kiện làm việc. Đặc tính này giúp hạn chế hiện tượng tải truyền ngược làm vít me tự quay. Tuy nhiên, đối với hệ thống có yêu cầu an toàn cao hoặc nâng tải theo phương thẳng đứng, khả năng tự hãm không nên được sử dụng thay thế hoàn toàn cho thiết bị an toàn. Phanh motor, cơ cấu khóa hoặc các biện pháp giữ tải bổ sung cần được tính toán theo yêu cầu cụ thể của máy.
Hệ thống nâng đồng bộ nhiều vít me YRSS
YRSS Screw Jack BGM có thể hoạt động riêng lẻ hoặc kết hợp nhiều bộ thành một hệ thống nâng đồng bộ. Một cấu hình phổ biến gồm: Động cơ → Hộp giảm tốc → Khớp nối → Trục truyền → Hộp chuyển hướng → Các vít me YRSS. Giải pháp này phù hợp với các bàn nâng hoặc kết cấu lớn cần nâng tại nhiều điểm cùng lúc. Đối với hệ thống nhiều điểm, việc tính toán mô-men trên từng đoạn trục và hộp chuyển hướng là rất quan trọng, bởi các bộ truyền nằm gần nguồn động lực có thể phải truyền tổng mô-men của nhiều vít me phía sau.
Ứng dụng của hộp số vít me nâng hạ YRSS BGM
- Bàn nâng và thiết bị nâng tải trọng lớn.
- Máy ép và bàn gá công nghiệp.
- Nhà máy thép và dây chuyền luyện kim.
- Máy móc khai khoáng.
- Dây chuyền chế biến và thiết bị công nghiệp nặng.
- Hệ thống vận chuyển và logistics tự động.
- Cơ cấu điều chỉnh vị trí theo phương đứng.
- Hệ thống nâng sân khấu.
- Thiết bị xây dựng và cơ cấu nâng cơ khí.
- Hệ thống điều chỉnh trong ngành năng lượng tái tạo.
YRSS BGM – hướng tới giải pháp nâng tải nặng ổn định và bền bỉ
Đối với một hệ thống nâng tải trọng lớn, chất lượng không chỉ được đánh giá bằng tải danh nghĩa của vít me. Hiệu quả vận hành còn phụ thuộc vào độ ổn định của bộ truyền, kích thước vít me, tỷ số truyền, tốc độ nâng, chiều dài hành trình và sự đồng bộ của toàn bộ hệ thống truyền động. Dòng hộp số vít me nâng hạ YRSS BGM được định hướng cho những ứng dụng cần khả năng chịu tải cao, kết cấu cơ khí chắc chắn và nhiều phương án cấu hình. Với 10 model từ YRSS35 đến YRSS150, tải nâng từ 20 đến 1.000 kN cùng nhiều cấp tỷ số truyền, dòng YRSS mang lại phạm vi lựa chọn rộng cho các nhà chế tạo máy và nhà máy công nghiệp.
Để lựa chọn sản phẩm phù hợp, cần xác định đầy đủ tải nâng, hành trình, tốc độ nâng, số lượng vít me, chiều dài trục, phương lắp đặt, chu kỳ làm việc, tốc độ đầu vào và điều kiện môi trường. Với hệ thống nâng đồng bộ nhiều điểm, việc lựa chọn động cơ, hộp giảm tốc, hộp chuyển hướng, trục truyền và khớp nối cũng cần được tính toán như một hệ thống hoàn chỉnh.
