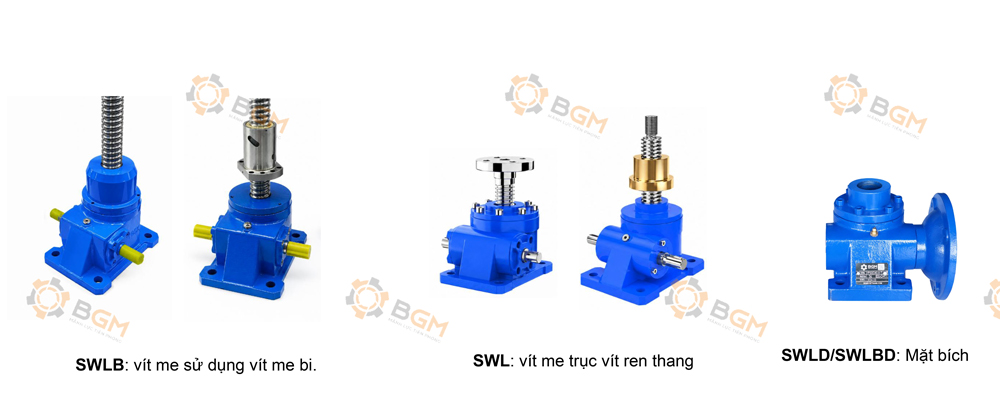

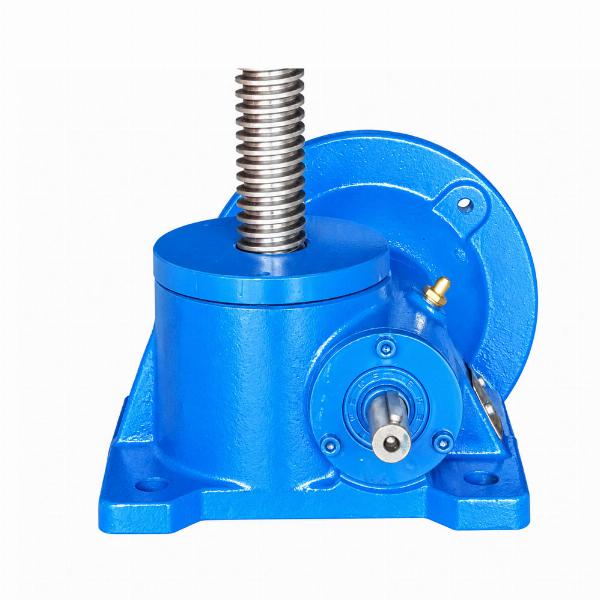

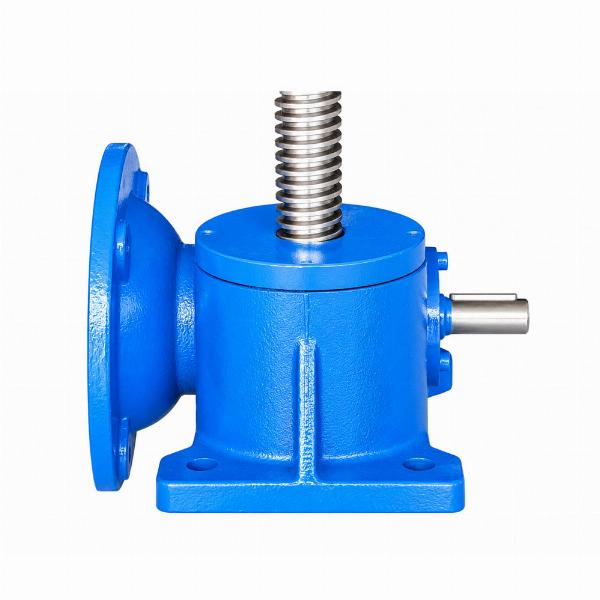

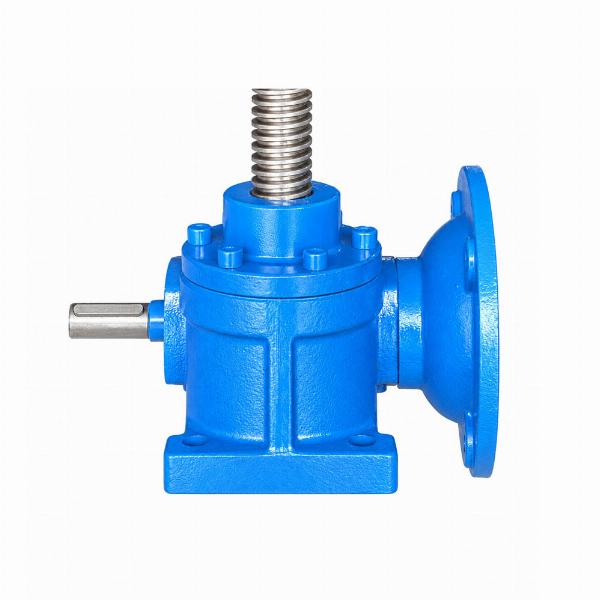

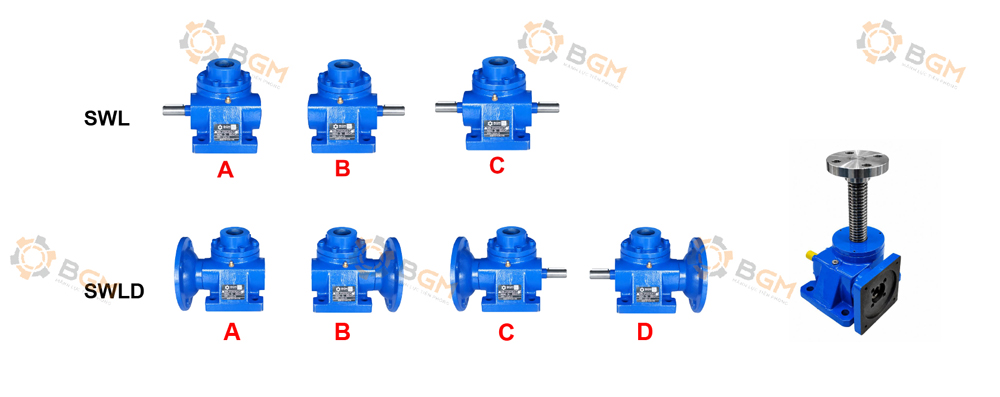

SWL D Screw Jack là biến thể của dòng vít me nâng hạ SWL có thêm mặt bích kết nối động cơ. Trong quy tắc mã kỹ thuật của dòng SWL, chữ D được đặt sau SWL và trước kích thước tải, ví dụ SWL D 2.5 M – 1 A II – 500 FZ – A. Ký hiệu D được dùng cho cấu hình có mặt bích motor. Nhờ thiết kế này, bộ vít me có thể liên kết với motor theo cấu hình gọn hơn so với phương án sử dụng trục truyền và khớp nối rời trong một số thiết kế máy. Đây là ưu điểm đáng chú ý đối với các hệ thống OEM cần tối ưu không gian lắp đặt.
Nguyên lý hoạt động của vít me nâng hạ SWL D
SWL D sử dụng trục vít, bánh vít và vít me để tạo chuyển động tuyến tính. Khi motor quay trục đầu vào, trục vít truyền chuyển động đến bánh vít. Cơ cấu bánh vít sau đó tác động lên vít me để tạo ra chuyển động nâng hoặc hạ. Nguyên lý này cho phép SWL thực hiện nhiều chức năng như nâng – hạ tải, đẩy – kéo, điều chỉnh chiều cao, thay đổi vị trí và định vị cụm máy. Dòng SWL có thể làm việc đơn lẻ hoặc liên kết nhiều bộ nâng thành một hệ thống đồng bộ.
Dải tải rộng từ 10 kN đến 1.200 kN
Một ưu điểm quan trọng của vít me nâng hạ SWL D BGM là phạm vi tải rộng. Model SWL 1 có tải danh nghĩa 10 kN, SWL 10 đạt 100 kN, SWL 50 đạt 500 kN, trong khi SWL 120 có tải danh nghĩa lên đến 1.200 kN. Nhờ đó, cùng một dòng sản phẩm có thể được sử dụng cho cả máy móc tải vừa, thiết bị tự động hóa và các cơ cấu nâng tải lớn. Tuy nhiên, tải danh nghĩa không phải yếu tố duy nhất khi lựa chọn. Khi vít me làm việc theo phương nén và có chiều dài lớn, kỹ sư cần kiểm tra thêm khả năng mất ổn định và uốn dọc của vít me.
Hai dạng kết cấu đáp ứng nhiều phương án thiết kế máy

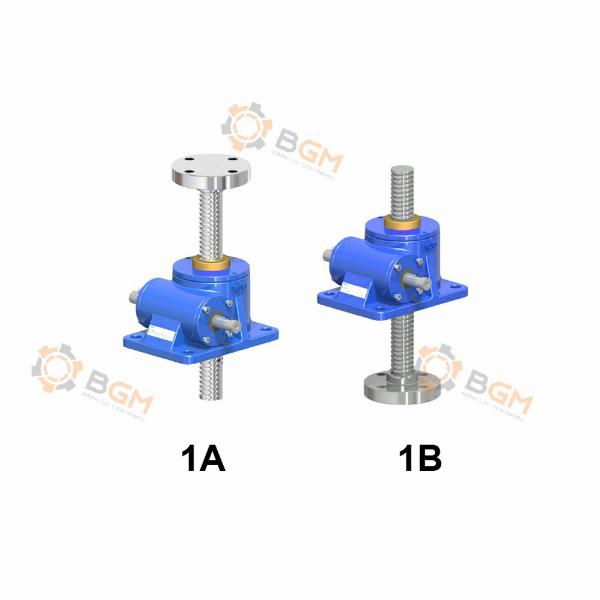

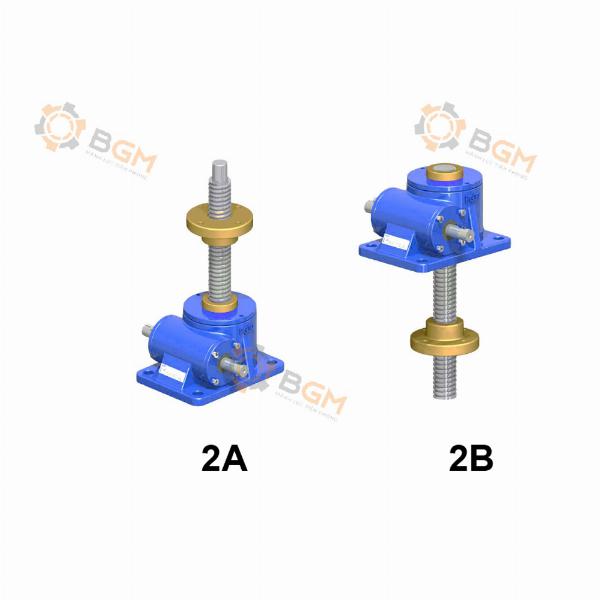

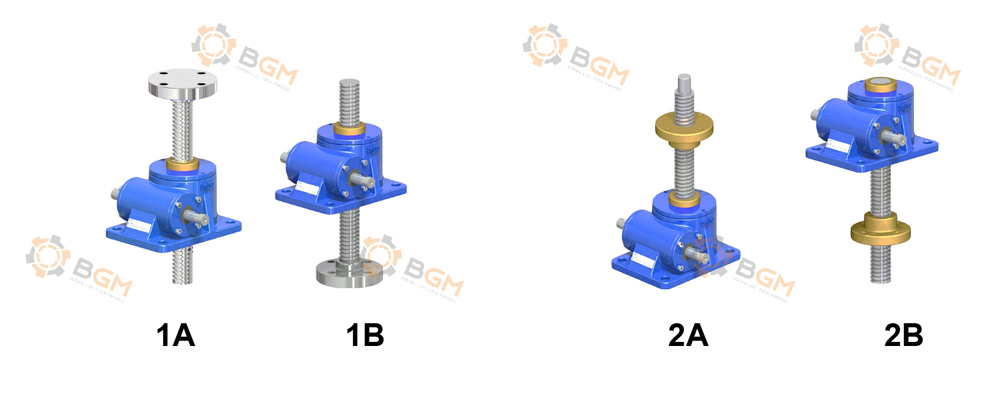

SWL cung cấp hai cấu hình cơ bản. Type 1 – vít me chuyển động tịnh tiến: vít me di chuyển lên xuống trong khi cơ cấu bánh vít thực hiện chuyển động quay. Đây là cấu hình thích hợp cho bàn nâng, cơ cấu nâng máy và thiết bị điều chỉnh độ cao. Type 2 – vít me quay: vít me quay trong khi đai ốc thực hiện chuyển động tịnh tiến dọc theo trục. Kiểu này phù hợp với những hệ thống cần giữ vị trí tương đối của thân hộp hoặc có yêu cầu đặc biệt về bố trí không gian.
Hai cấp tỷ số truyền – linh hoạt giữa tốc độ và khả năng truyền động
Mỗi kích thước SWL có hai lựa chọn tỷ số truyền, ký hiệu N/L trên bảng thông số kỹ thuật. Ví dụ SWL 1: 5 / 20; SWL 5: 8 / 32; SWL 10: 10 / 40; SWL 20: 12 / 48; SWL 50: 15 / 60; SWL 120: 20 / 80. Tỷ số truyền nhỏ cho tốc độ dịch chuyển nhanh hơn, trong khi tỷ số truyền lớn làm giảm tốc độ nâng. Vì vậy, khi lựa chọn SWL D BGM, cần xác định đồng thời tải trọng và tốc độ nâng mong muốn thay vì chỉ lựa chọn theo tải.
Khả năng tự hãm với vít me thang
Phiên bản sử dụng vít me thang có khả năng tự hãm trong nhiều điều kiện làm việc, phù hợp với các ứng dụng cần giữ tải sau khi dừng truyền động. Đối với các hệ thống nâng thẳng đứng hoặc ứng dụng có yêu cầu an toàn cao, vẫn nên trang bị phanh động cơ hoặc cơ cấu giữ tải riêng theo yêu cầu thiết kế, thay vì sử dụng khả năng tự hãm như cơ cấu an toàn duy nhất.
Nhiều tùy chọn đầu vít và cơ cấu bảo vệ

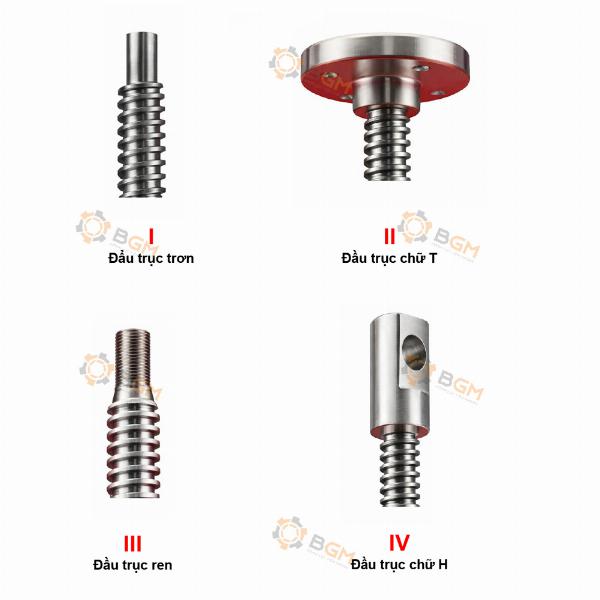

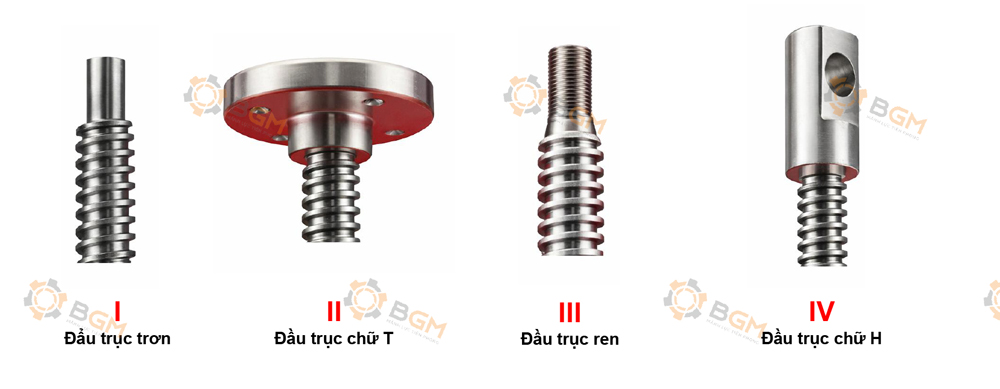

SWL có thể cung cấp nhiều kiểu đầu vít như đầu trụ, mặt bích, đầu ren và đầu phẳng, tạo thuận lợi khi kết nối với kết cấu máy. Các tùy chọn bổ sung có thể gồm cơ cấu chống xoay, ống thép bảo vệ, ống lồng bảo vệ vít me và nhiều kiểu lắp đặt khác nhau. Những lựa chọn này giúp hộp số vít me nâng hạ SWL D phù hợp hơn với môi trường bụi, rung động, ngoài trời hoặc các hệ thống máy đặc thù.

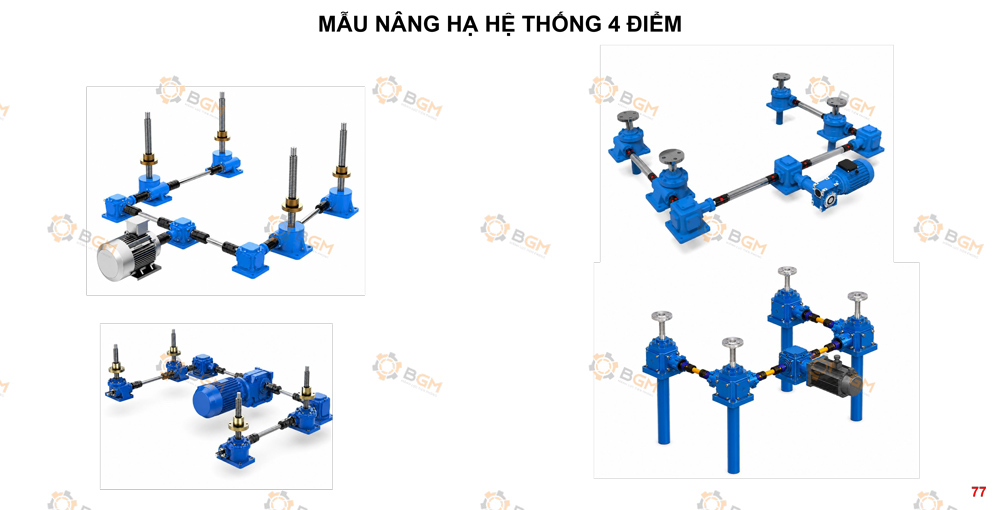

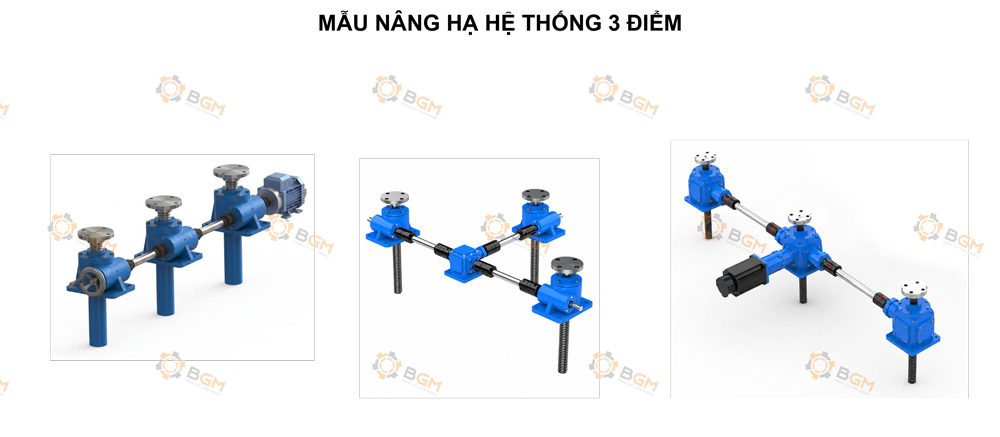

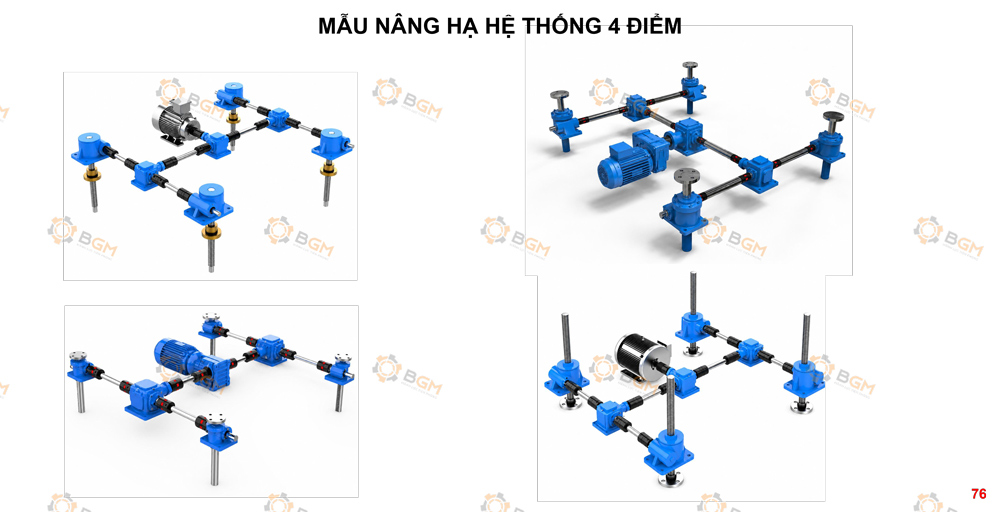

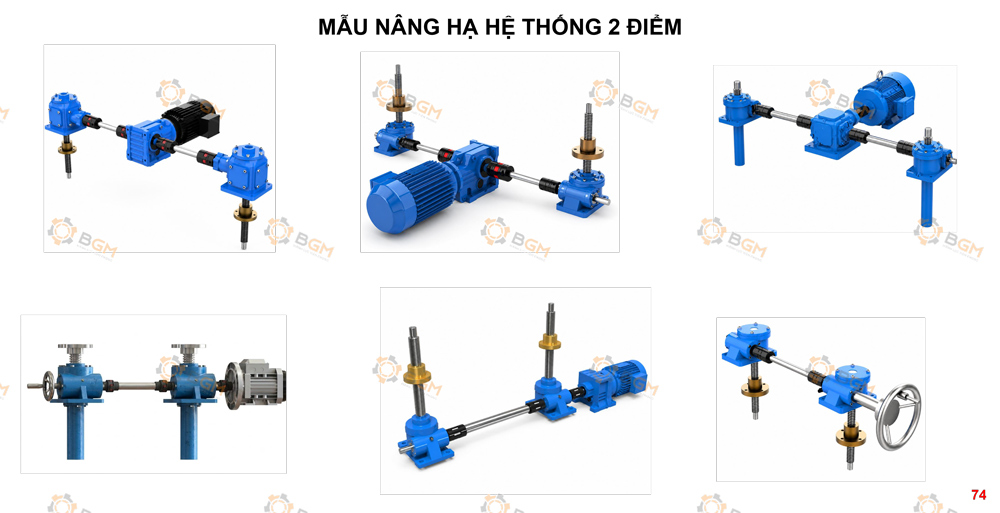

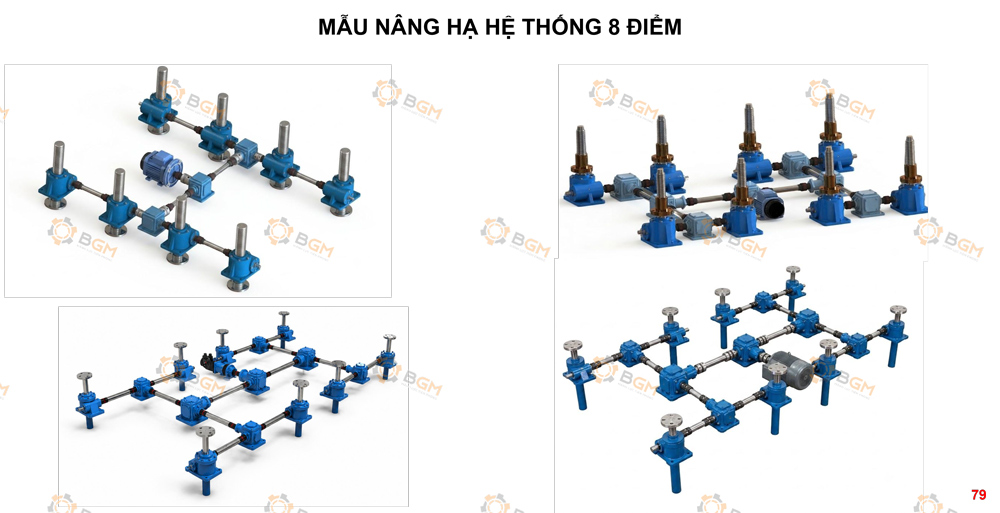

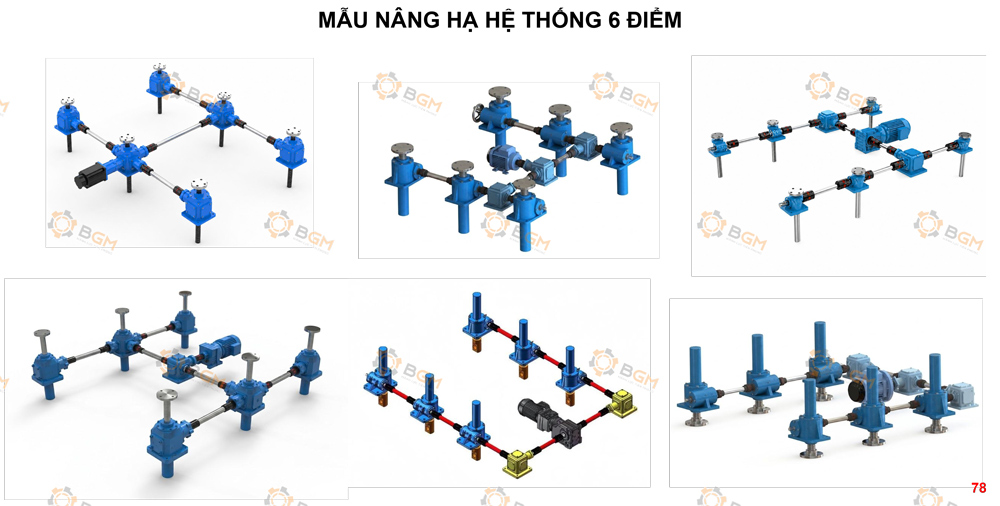

Hệ thống nâng đồng bộ nhiều điểm
Ngoài cấu hình một vít me – một motor, SWL còn có thể liên kết thành hệ thống nâng nhiều điểm. Một hệ thống điển hình có thể bố trí Motor → SWL D → Trục truyền → Hộp chuyển hướng → Các vít me nâng hạ, hoặc nhiều Screw Jack kết nối đồng bộ theo thiết kế cơ khí riêng. Giải pháp này phù hợp với bàn nâng lớn, máy ép, sàn nâng, bàn định vị hoặc các cơ cấu yêu cầu nhiều điểm nâng hoạt động đồng thời.
Ứng dụng của vít me nâng hạ SWL D BGM
Với khả năng chịu tải rộng và kết cấu linh hoạt, dòng SWL D BGM phù hợp với nhiều nhóm ứng dụng như bàn nâng và hệ thống điều chỉnh chiều cao; máy ép và thiết bị gia công; dây chuyền lắp ráp tự động; máy OEM và thiết bị chế tạo riêng; hệ thống nâng đồng bộ nhiều điểm; nhà máy thép và thiết bị luyện kim; hệ thống vận chuyển và xử lý vật liệu; máy kiểm tra và thiết bị thử nghiệm; cơ cấu nâng sân khấu; hệ thống điều chỉnh thiết bị năng lượng mặt trời; máy móc công nghiệp và cơ cấu định vị.
SWL D BGM – giải pháp vít me nâng hạ tích hợp linh hoạt
Đối với một hệ thống nâng hạ công nghiệp, hiệu quả vận hành phụ thuộc vào sự phù hợp giữa tải trọng, tốc độ, hành trình, tỷ số truyền và phương án truyền động. Phiên bản SWL D BGM bổ sung cấu hình mặt bích motor trên nền tảng truyền động SWL, giúp thuận tiện hơn khi thiết kế những cụm nâng hạ độc lập và máy móc cần bố trí truyền động gọn. Với dải tải 10–1.200 kN, vít me từ Ø24 đến Ø180 mm, nhiều tỷ số truyền và nhiều phương án kết cấu, dòng sản phẩm này có thể đáp ứng từ thiết bị OEM đến các hệ thống công nghiệp tải lớn. Theo định hướng sản phẩm chất lượng cao của BGM Việt Nam, việc lựa chọn SWL D cần dựa trên đầy đủ thông số thực tế gồm tải nâng, tốc độ nâng, hành trình, chiều dài vít me, số điểm nâng, chế độ làm việc, kiểu đầu vít, hướng lắp đặt và công suất motor. Khi những yếu tố này được tính toán đồng bộ, hệ thống có thể đạt được độ ổn định tốt hơn, giảm tải không cần thiết lên cơ cấu truyền động và nâng cao tuổi thọ làm việc.
