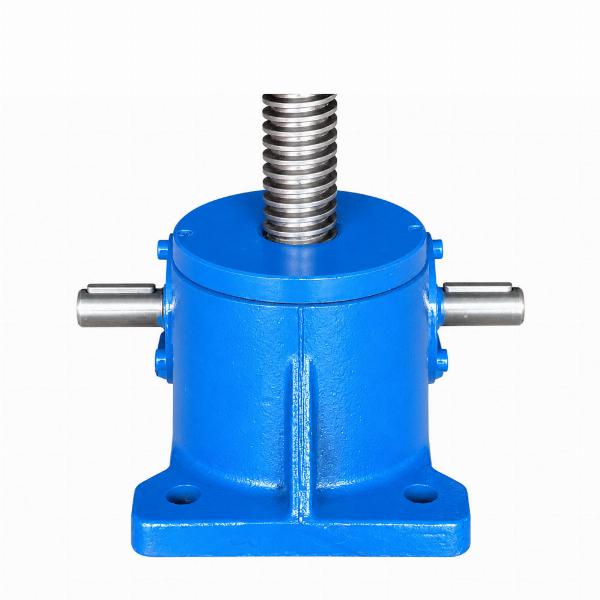

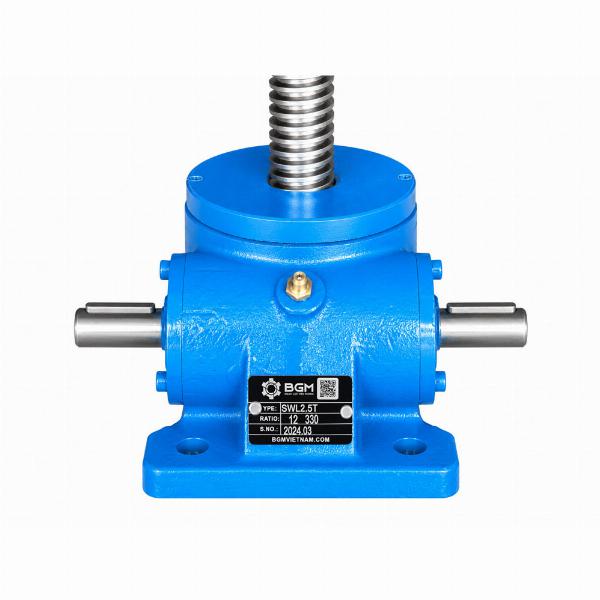

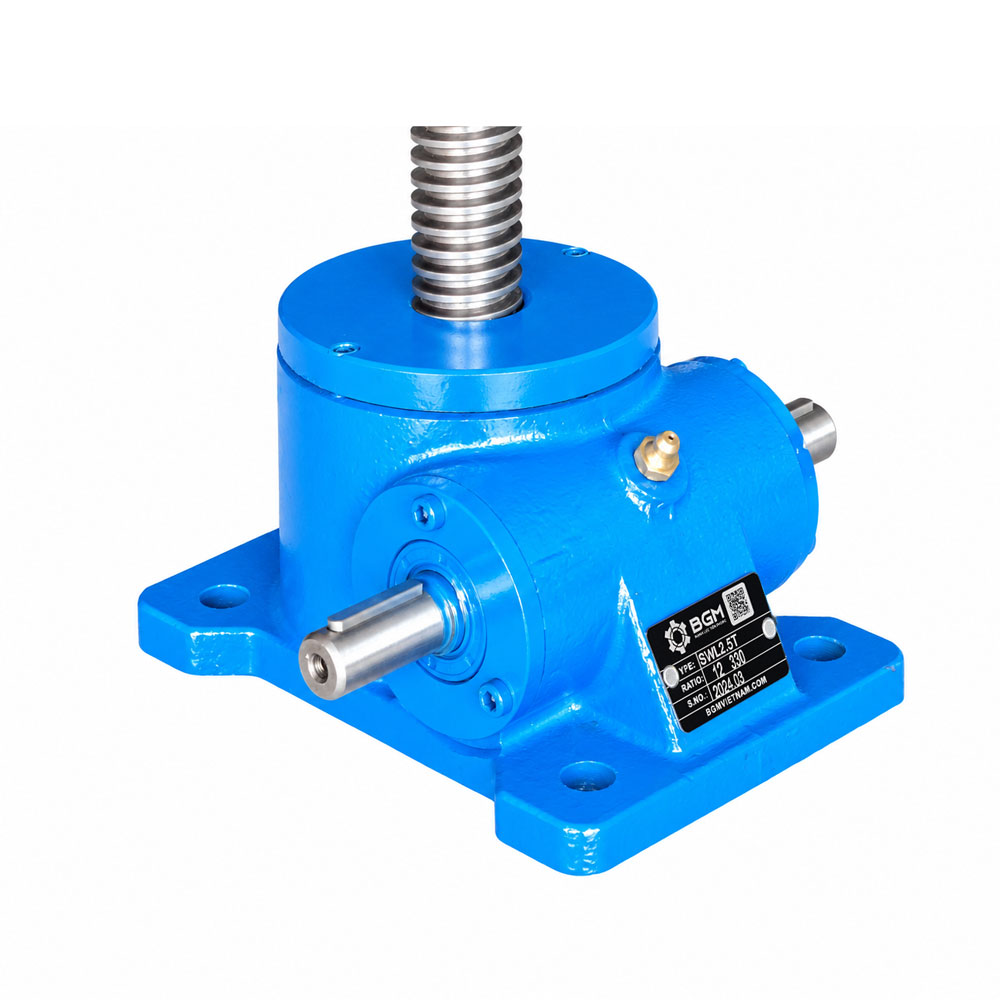

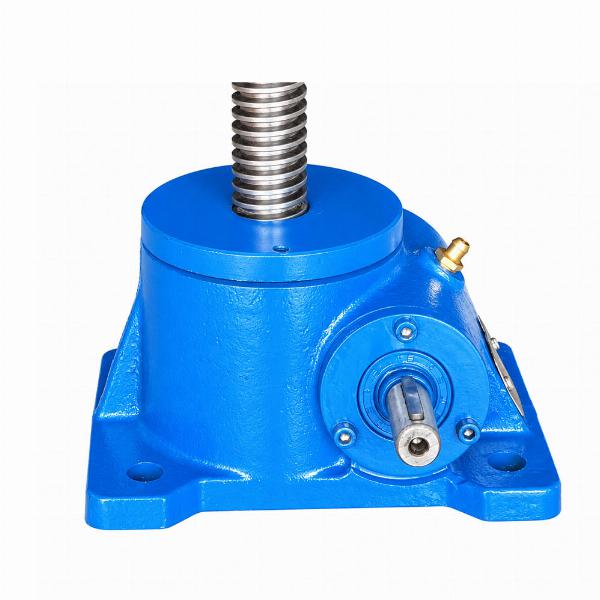

Hộp số vít me nâng hạ SWL là cơ cấu truyền động tuyến tính kết hợp bộ truyền trục vít – bánh vít với vít me hình thang hoặc vít me bi. Thiết bị được sử dụng để thực hiện các chuyển động nâng, hạ, đẩy, kéo và điều chỉnh vị trí với độ ổn định cao. Chuyển động quay từ động cơ hoặc cơ cấu dẫn động được biến đổi thành chuyển động tịnh tiến của vít me hoặc đai ốc, nhờ đó có thể kiểm soát hành trình và vị trí tải một cách chính xác.

Dòng SWL có khả năng đáp ứng tải tĩnh từ 1 kN đến 1200 kN. Một bộ vít me nâng hạ có thể làm việc độc lập hoặc kết hợp nhiều bộ trong cùng hệ thống. Khi cần nâng đồng thời tại nhiều vị trí, các bộ SWL có thể được đồng bộ bằng liên kết cơ khí hoặc điều khiển điện, phù hợp với bàn nâng, sàn nâng và các cơ cấu cần duy trì độ cân bằng giữa nhiều điểm nâng.

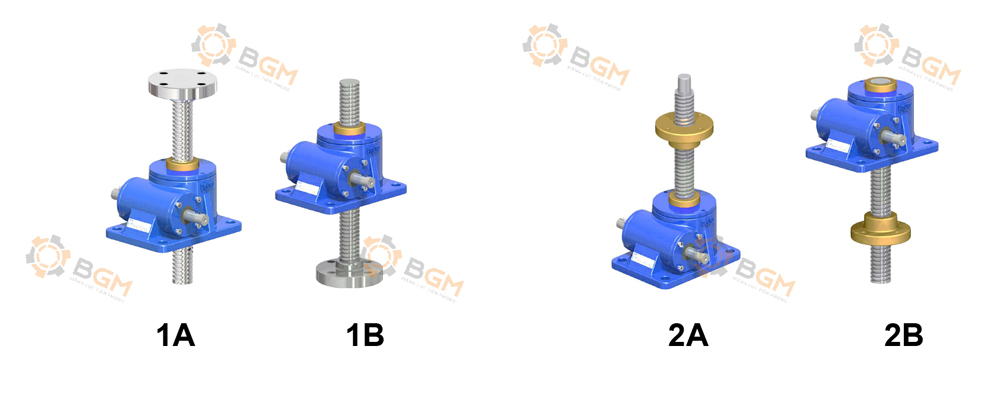

SWL có hai cấu hình kết cấu cơ bản. Kiểu 1 sử dụng vít me chuyển động tịnh tiến, trong khi bộ phận đai ốc hoặc cơ cấu truyền động quay bên trong hộp. Cấu hình này phù hợp với các hệ thống nâng theo phương thẳng đứng và các ứng dụng cần điều chỉnh vị trí chính xác. Kiểu 2 sử dụng vít me quay và đai ốc chuyển động tịnh tiến, thích hợp khi không gian lắp đặt hạn chế hoặc khi hệ thống cần tốc độ chuyển động cao hơn.

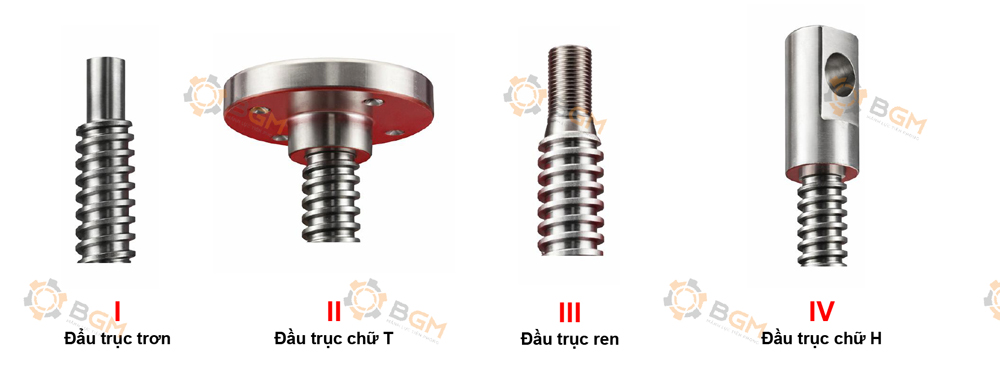

Đầu vít me có thể được thiết kế theo nhiều dạng như đầu trụ, đầu mặt bích, đầu ren hoặc đầu phẳng. Nhờ vậy, hộp số vít me nâng hạ SWL dễ dàng tích hợp với khung máy, bàn nâng, cơ cấu chấp hành và nhiều dạng kết cấu cơ khí khác nhau.

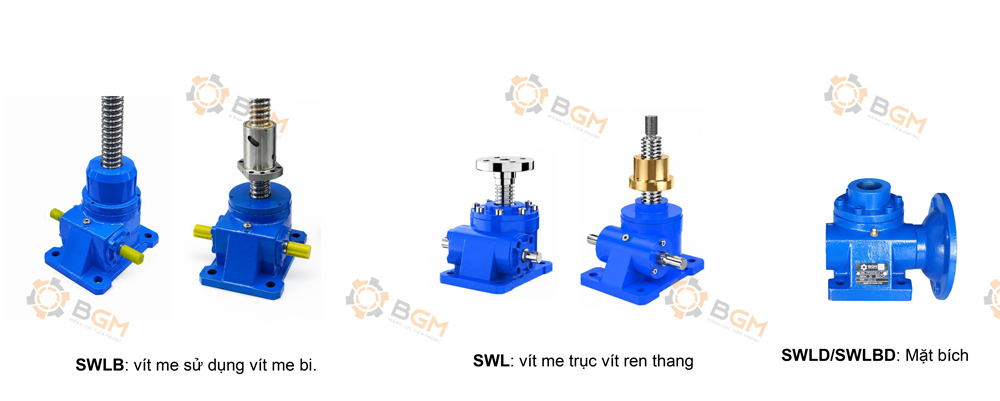

Đối với các hệ thống cần khả năng giữ tải, vít me hình thang mang lại ưu điểm tự hãm trong những điều kiện làm việc phù hợp. Trong khi đó, phiên bản vít me bi có hiệu suất truyền động cao hơn và hỗ trợ tốc độ vận hành lớn hơn, phù hợp với những chu kỳ làm việc động hoặc yêu cầu chuyển động nhanh.

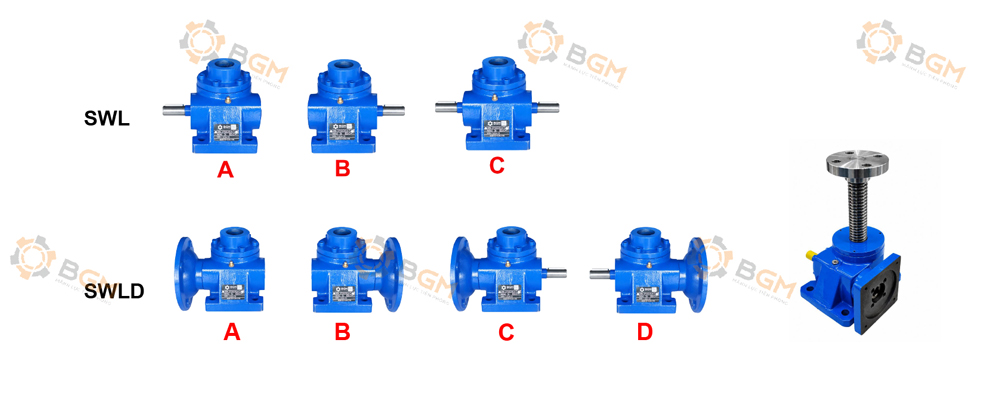

Tùy theo môi trường và yêu cầu sử dụng, SWL có thể trang bị thêm bộ chống xoay, ống bảo vệ, ống lồng telescopic và nhiều kiểu lắp đặt khác nhau. Các tùy chọn này giúp thiết bị thích nghi tốt hơn với môi trường nhiều bụi, ngoài trời, rung động lớn hoặc các hệ thống có tần suất làm việc cao. Nguồn dẫn động có thể là tay quay, động cơ điện, hộp giảm tốc hoặc hệ thống khớp nối truyền động.

Nhờ kết cấu chắc chắn, khả năng chịu tải cao và độ bền lâu dài, vít me nâng hạ SWL được sử dụng trong máy móc công nghiệp, thiết bị tự động hóa, bàn nâng, sân khấu, hệ thống căn chỉnh và nhiều cơ cấu cần chuyển đổi chuyển động quay thành chuyển động tịnh tiến.

Tính năng

Dải tải rộng: Dải tải từ 1 kN đến 1200 kN cho phép lựa chọn thiết bị phù hợp từ cơ cấu nâng nhẹ đến các ứng dụng công nghiệp tải nặng.

Độ tin cậy và an toàn cao: Phiên bản vít me hình thang có đặc tính tự hãm phù hợp với ứng dụng giữ tải; phiên bản vít me bi hướng tới hiệu suất cao và tốc độ nâng lớn.

Nhiều lựa chọn kết cấu: Có thể lựa chọn kiểu 1 với vít me tịnh tiến hoặc kiểu 2 với vít me quay để phù hợp với cách bố trí và nguyên lý vận hành của từng hệ thống.

Kiểu đầu vít me linh hoạt: Các lựa chọn đầu trụ, đầu mặt bích, đầu ren và đầu phẳng hỗ trợ kết nối với nhiều dạng cơ cấu cơ khí.

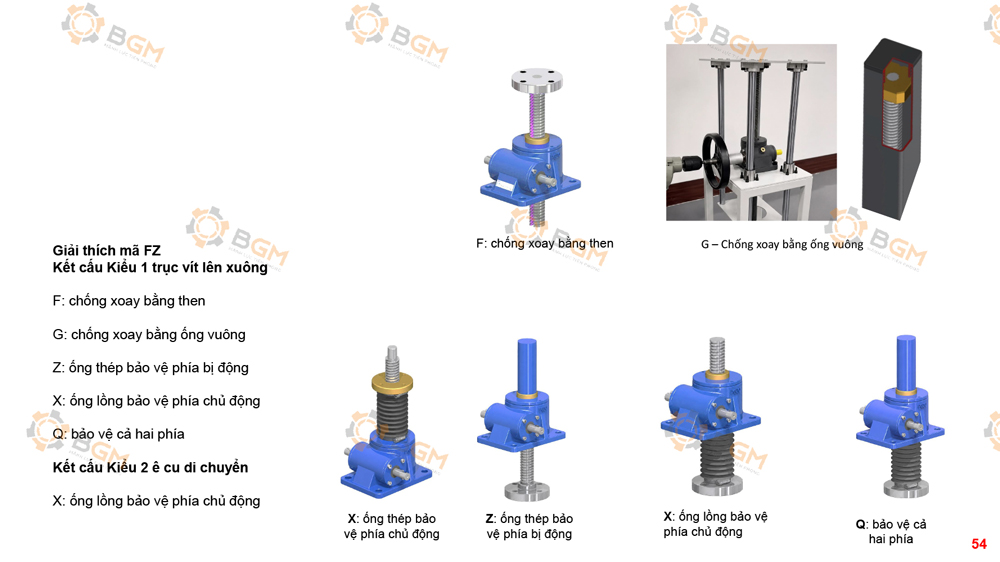

Thiết kế chống xoay: Tùy ứng dụng có thể lựa chọn cơ cấu chống xoay kiểu F-key, ống thép bảo vệ kiểu Z hoặc ống lồng telescopic kiểu X.

Hiệu suất cao và tuổi thọ dài: Cặp truyền trục vít – bánh vít được tối ưu cho vận hành ổn định; với phiên bản vít me bi, hệ thống có thể đạt hiệu suất cao hơn trong các chu kỳ làm việc nhanh.

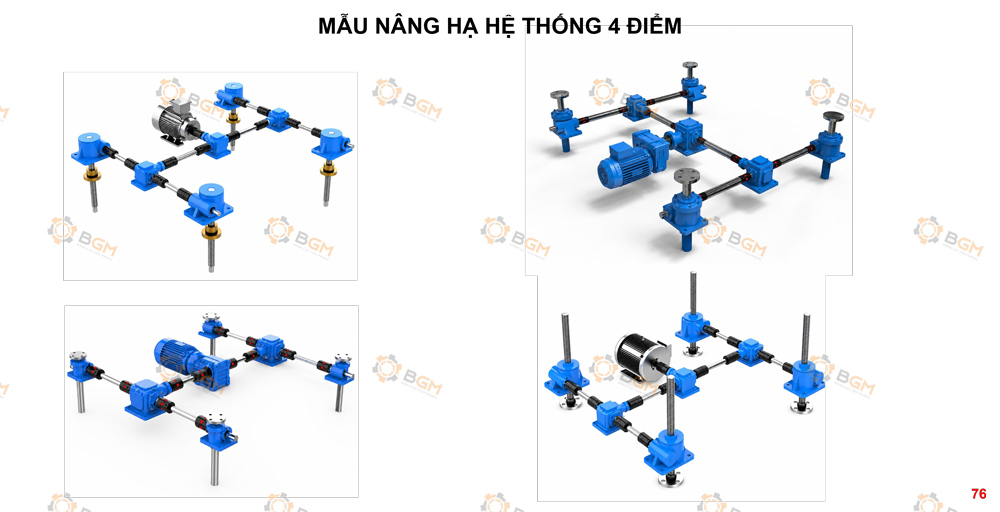

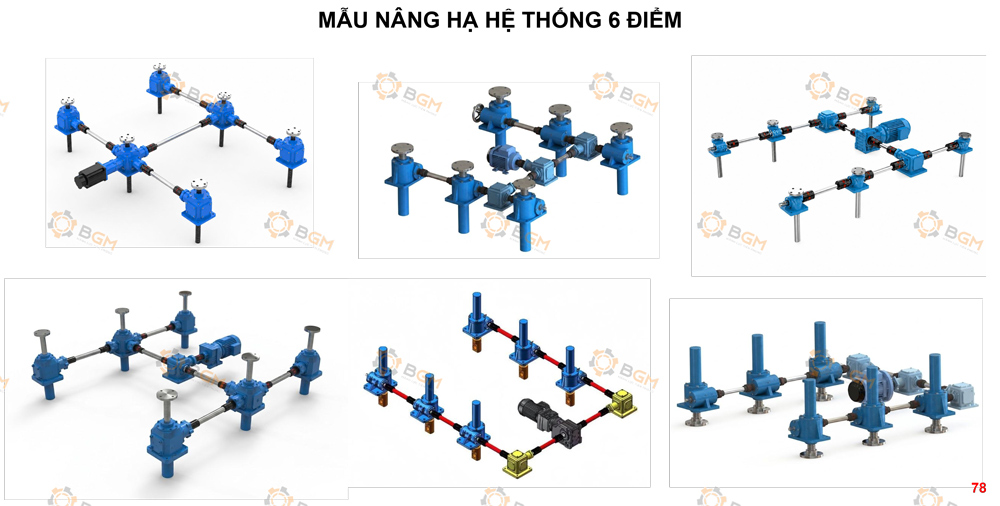

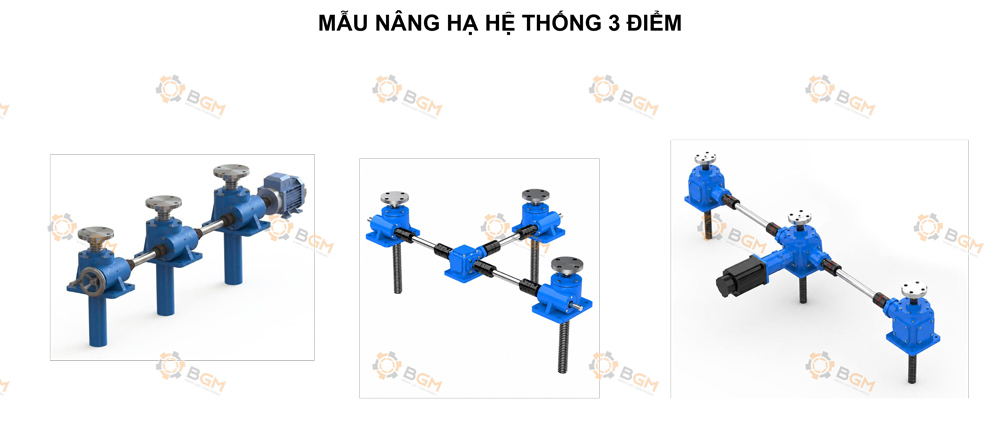

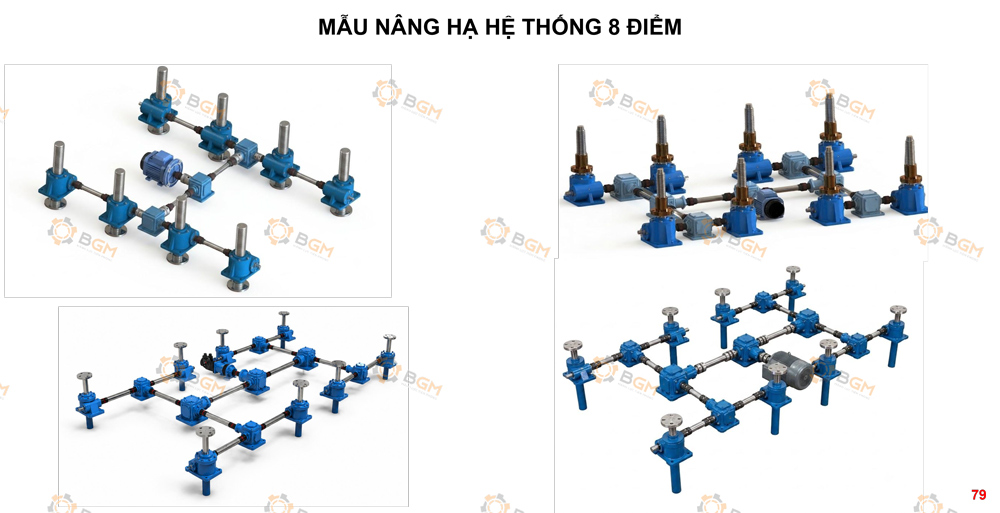

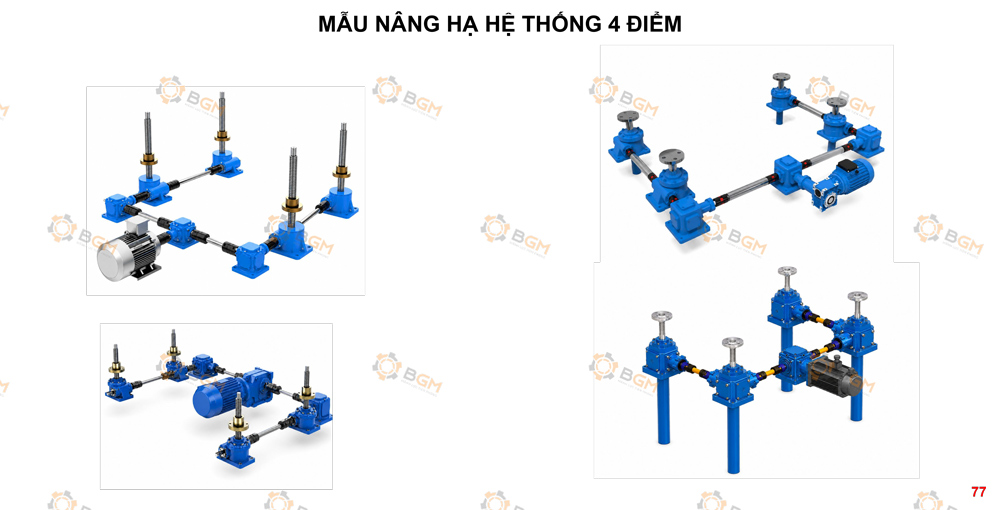

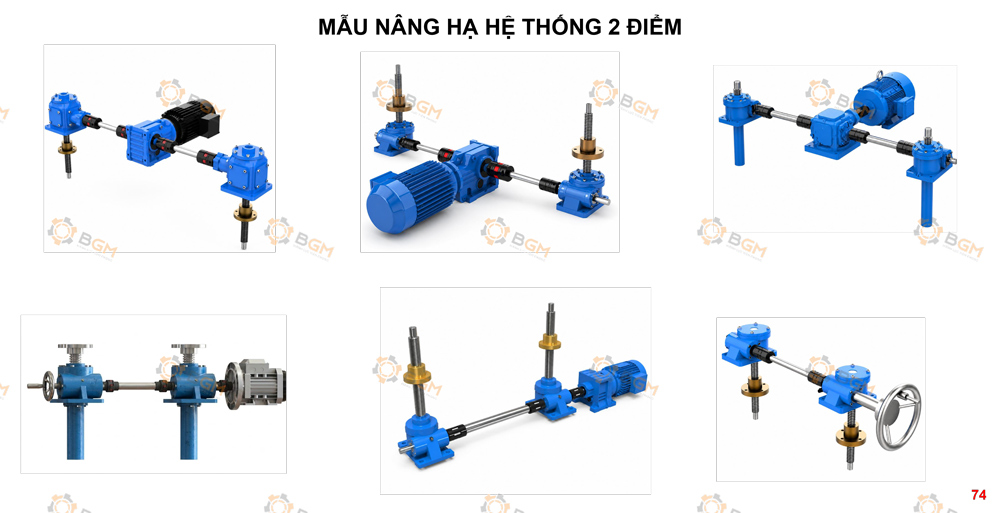

Đồng bộ nhiều điểm nâng: Có thể kết hợp động cơ, hộp số bánh răng côn hoặc trục các đăng để truyền động đồng bộ nhiều bộ vít me nâng hạ.

Thông số kỹ thuật

Hộp số vít me nâng hạ SWL

Lưu ý: tải nén cho phép của vít me phụ thuộc vào chiều dài tự do, phương pháp đỡ và điều kiện mất ổn định; cần đối chiếu biểu đồ ổn định uốn khi lựa chọn.

Ứng dụng

Nâng hạ và định vị công nghiệp: Dây chuyền lắp ráp, hệ thống điều chỉnh chiều cao và các module nâng trong máy sản xuất.

Thiết bị sản xuất tự động: Bàn nâng đồng bộ, nền tảng robot và các cơ cấu chấp hành trong hệ thống cơ khí tự động.

Luyện kim và công nghiệp nặng: Cửa lò, cơ cấu điều chỉnh máy cán và các bộ truyền động tuyến tính tải nặng.

Hệ thống theo dõi năng lượng mặt trời: Điều chỉnh góc nâng cho heliostat và gương trong các hệ thống điện mặt trời tập trung CSP.

Thiết bị giao thông và vận chuyển: Nâng kết cấu cầu, hệ thống bốc xếp hàng hóa và máy kiểm tra phương tiện.

Sân khấu và kỹ thuật giải trí: Nâng ổn định sàn sân khấu, hệ thống chiếu sáng và các kết cấu sân khấu chuyển động.

Xây dựng và công trình dân dụng: Nâng cốp pha, giá đỡ điều chỉnh và các cơ cấu chuyển động trong kết cấu kiến trúc.
